コントローラー

WX 1

WX 2

WXD 2

WXA 2

WXR 3

WT 1

WT2M

WX 1

世界最先端クラスのソリューション提案

強力で使いやすいWX 1はんだ付けステーションは、はんだ付けの世界を再定義しました。
手動はんだ付け作業における最高レベルの信頼性は、自動車、航空宇宙、および医療技術業界での実績により実証されています。
WXシリーズ機器を使うことにより、それぞれの作業に最適なはんだ付けプロセスを簡単にプログラムできます。
タッチスクリーンと多言語オプションにより更に直感的で簡単な操作が出来るようになりました。

特　長

Features

LEDライト機能を通じたビジュアルプロセス管理機能
青色のLEDリングライト（ライトが消灯=オフ、ライトが点滅=スタンバイまたは加熱、ライトが点灯=チップの使用準備完了）。
正確無比なパフォーマンス
Weller独自のヒーティング技術が、どのアプリケーションにおいても正確無比なパフォーマンスを提供します。
高速熱立上り時間
WXシリーズはんだごては超短時間で加熱され、すぐに使用できます。
直感的な操作
堅牢なタッチスクリーンは、本物のガラス製の静電容量式タッチパネルです。帯電防止と耐熱性があります。確認ボタンが付いたターンアンドクリックホイールにより、直感的な操作が可能です。
モーションセンサーにより大幅な省エネを実現
統合されたセンサーのおかげで、WXツールはモーションをアクティブにします。これは、実際に使用されている場合にのみ電力を消費することを意味します。接続されたアクセサリもtスタンバイモードになります。

この機器が含まれるセット

Set containing this device

WX1010

WX1011 (MS)

仕　様

Specification

チャンネル	1
寸法（長さx 幅 x 高さ）	174 x 154 x 135（mm）
重量	3.42（kg）
電源電圧	100V/230 V, 50 Hz
出力	200 W
保護等級	I
ヒューズ	T2A
温度範囲（ツールによる）	100 – 550℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1x USB, 2x RS232, 1x、スイッチ出力
ESD-セーフ	◎
自動ツール認証	◎
トレーサビリティ（ユニットデータ）	◎
ディスプレイ	255 x 128 dots / バックライト
USB ポート	◎
静電 / ノイズ対策用ソケット	Via 3,5 mm 背面ソケットプラグ
ベンチトップコントローラー	◎

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

WX 2

IOT時代のはんだ作業の決定版

１台のコントローラでさまざまな作業に対応出来、コストを節約できます。
ベンチトップコントローラーとして周辺機器と統合することで、エネルギーを節約し、こて先の寿命を延ばすことでランニングコストを削減します。
最適化されたツールの使用による正確な温度維持で、リワークの必要性を減らします。

特　長

Features

LEDライト機能を通じたビジュアルプロセス管理機能
青色のLEDリングライト（ライトが消灯=オフ、ライトが点滅=スタンバイまたは加熱、ライトが点灯=チップの使用準備完了）。
正確無比なパフォーマンス
Weller独自のヒーティング技術が、どのアプリケーションにおいても正確無比なパフォーマンスを提供します。
高速熱立上り時間
WXシリーズはんだごては超短時間で加熱され、すぐに使用できます。
温度安定性/精度
すべてのWXはんだ付けツールには、国際標準規格IPCに準拠して、±2℃の温度安定性と±9℃の温度精度があります。
直感的な操作性能
頑丈なタッチスクリーンは、ガラス製の静電容量式タッチパネルです。また帯電防止と耐熱性能を兼ね備えています。確認ボタンが付いたクリックホイールにより、直感的な操作が可能に。
モーションセンサーにより大幅な省エネを実現
搭載センサーにより、WXツールは機能をアクティブにします。これは、実際に使用されている場合にのみ電力を消費され、未使用時は接続されたアクセサリもスタンバイモードになります。

この機器が含まれるセット

Set containing this device

WX 2020

WX 2021 (MS)

仕　様

Specification

チャンネル	2
寸法（長さx 幅 x 高さ）	174 x 154 x 135（mm）
重量	3.45（kg）
電源電圧	230 V, 50 Hz
出力	200 W（255 W）
保護等級	I
ヒューズ	T2A
温度範囲（ツールによる）	100 – 550℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1x USB, 2x RS232, 1x、スイッチ出力
ESD-セーフ	◎
自動ツール認証	◎
トレーサビリティ（ユニットデータ）	◎
ディスプレイ	255 x 128 dots / バックライト
USB ポート	◎
静電 / ノイズ対策用ソケット	Via 3,5 mm 背面ソケットプラグ
ベンチトップコントローラー	◎

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

WXD 2

業界最速の速さではんだ除去作業を行える、WXD 2 はんだ吸取りステーション

1コントローラー2ツール制御で経済的。適切なツールの選択と作業温度で作業不良を減少。コテ先の損耗軽減させランニングコストを抑えます。

用　途

ハンダ除去作業

特　長

Features

外部供給エア
メンテナンスフリーのベンチュリバルブユニットを使用して一定の真空を生成します。外部圧縮エア供給仕様です。
業界最速はんだ除去
120ワットと非常に短い加熱時間で、はんだ除去用アイロンは、大量のPCBをはんだ除去するなど、これまで困難だった作業を簡単に処理できます。
面倒なクリーニング作業はなし
新しく拡張されたノズルシャフトは、吸引チューブの固着を防ぎます。吸引チャンネルも交換されているため、かつては退屈で時間のかかるツールのクリーニング作業は過去のものになりました。
簡単交換
スマート設計により、吸引ノズルとはんだカートリッジは、火傷や厄介等の交換作業のリスクなしに、迅速かつ簡単に交換できます。
大幅なコスト削減が可能に
比較的低い動作温度（380°C）および使用センサーによって制御される自動スタンバイモードにより、吸引ノズルの寿命が3倍に延長されます。
バキューム運転
吸引ポンプ目詰まりを防ぐために、バキューム運転時間を設定できます。

この機器が含まれるセット

Set containing this device

WXD 2010

仕　様

Specification

チャンネル	2
寸法(長さ×幅×高さ)	174 x 154 x 135mm
重量	3.8kg
電圧	230 V、50 Hz
出力	200 W（255 W）
プロテクションクラス	I
ヒューズ	T2A
温度範囲（対応ツール）	50 – 550℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1x USB、2x RS232、1x スイッチ出力
ESD-セーフ	◎
自動ツール認証	◎
トレーサユニット（データ）	◎
エア消費量	35 l/min
内蔵ポンプ真空	最大55 kPa（8psi）
IPC規格準拠	有り
圧縮エア接続	外径 6 mm 、オイルフリーエア
ディスプレイ	255 x 128ピクセル / バックライト
USB ポート	◎
ベンチトップコントローラー機能	◎

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

WXA 2

効率の良いヒーター設計でパワフルな作業が行えるホットエアーステーション用のコントローラー

WXA 2ホットエアステーションを使用することにより、1台のコントローラーで、取回し性の向上と目に見えるコスト削減が可能。複雑なホットエア作業や従来のはんだ付けに最適です。

用　途

ホットエア作業

特　長

Features

調整可能なエア量
空気の量は、回転ノブを使用して制御できます。外部圧縮空気の供給が必要です。空気量はパーセントで表示されます。
選択設定可能な操作モード
この機器には3つの運転モードがあります。
運転モード　レベル１：ホットエアごてまたはフットスイッチのボタンが押されている間、エアの流れが続きます
運転モード　レベル2：ボタンを1回押すと、ホットエアの流れが0～ 300秒続き、設定時間終了後に停止します。
運転モード　レベル3：XHAP 200のボタンを1回押すとオンになります。2回目を押すとオフになります。
イオントラップ機能
すべてのWXデバイスはESDセーフであり、静電気保護された領域で使用できます。ホットエアごてのイオントラップにより、ホットエアに静電気が発生しないようにします。
不活性ガスオプション
不活性ガス（窒素）を接続してホットエアとして使用することも出来ます。

この機器が含まれるセット

Set containing this device

WXA 2010

仕　様

Specification

チャンネル	2
寸法(長さ×幅×高さ)	174 x 154 x 135mm
重量	4.0kg
電源電圧	100V/230 V
出力	200 W（255 W）
保護等級	I
ヒューズ	T2A
温度範囲（ツールによる）	100 – 550℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1x USB、2x RS232、1x スイッチ出力
ESD-セーフ	◎
自動ツール認証	◎
トレーサビリティ (ユニットデータ)	◎
ホットエア温度精度	±30℃
最大ホットエア流量（ツールによる）	15 l/min
エア消費量	20 l/min
圧縮エア接続	外径 6 mm 、オイルフリー・ドライエアー
USB ポート	◎
静電/ノイズ対策用ソケット	3.5 mm 背面ソケットプラグ

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

WXR 3

すべてのはんだ付け、はんだ除去、熱風の作業がこの1台で出来る

WXR3は、最も要求の厳しいタスクを処理できますが、標準的な作業にも最適です。全てのユニットは、それぞれ簡単に設定することが出来、様々なハンダ付け・リワーク作業を迅速かつ確実に処理できます。

用　途

全てのはんだ作業

特　長

Features

外部供給エア
メンテナンスフリーのベンチュリバルブユニットを使用して一定の真空を生成します。外部圧縮エア供給仕様です。
業界最速はんだ除去
120ワットと非常に短い加熱時間で、はんだ除去用アイロンは、大量のPCBをはんだ除去するなど、これまで困難だった作業を簡単に処理できます。
面倒なクリーニング作業はなし
新しく拡張されたノズルシャフトは、吸引チューブの固着を防ぎます。吸引チャンネルも交換されているため、かつては退屈で時間のかかるツールのクリーニング作業は過去のものになりました。
簡単交換
スマート設計により、吸引ノズルとはんだカートリッジは、火傷や厄介等の交換作業のリスクなしに、迅速かつ簡単に交換できます。
大幅なコスト削減が可能に
比較的低い動作温度（380°C）および使用センサーによって制御される自動スタンバイモードにより、吸引ノズルの寿命が3倍に延長されます。
バキューム運転
吸引ポンプ目詰まりを防ぐために、バキューム運転時間を設定できます。

この機器が含まれるセット

Set containing this device

WXR 3031

仕　様

Specification

チャンネル	2
寸法(長さ×幅×高さ)	174 x 154 x 135mm
重量	3.8kg
電圧	230 V、50 Hz
出力	200 W（255 W）
プロテクションクラス	I
ヒューズ	T2A
温度範囲（対応ツール）	50 – 550℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1x USB、2x RS232、1x スイッチ出力
ESD-セーフ	◎
自動ツール認証	◎
トレーサユニット（データ）	◎
エア消費量	35 l/min
内蔵ポンプ真空	最大55 kPa（8psi）
IPC規格準拠	有り
圧縮エア接続	外径 6 mm 、オイルフリーエア
ディスプレイ	255 x 128ピクセル / バックライト
USB ポート	◎
ベンチトップコントローラー機能	◎

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

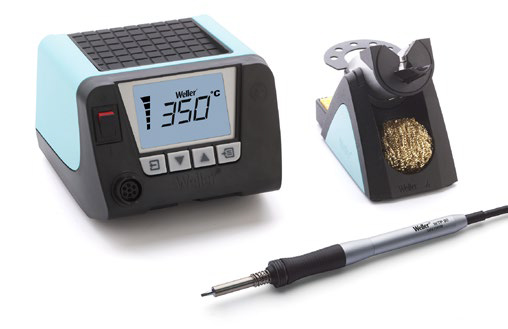

WT 1

汎用モデルの決定版

高精細LCD画面表示により多様な情報が一元管理可能。
ユーザフレンドリーなメニューボタンで、すべての機能に簡単アクセス。
ヒーターが熱い状態でも簡単に素早くこて先の交換が可能になり、大幅に作業性が向上。

特　長

Features

高機能コントローラー（1チャンネル、90W）。
分かりやすいメニュー構成で直感的な操作。
縦置き可能ユニットデザインで作業スペースを確保。
バックライトLCDディスプレイ。
高性能/多機能-マイクロソルダーリングツールとの互換性に加え、既存の多くのツールも接続使用可能。
ツール内蔵センサーにより自動的に待機モードに移行し賢く省エネ。
保管時には段積み可能なハウジング設計。
自動オフ・プロセス表示・ロック・オフセット機能を装備。

この機器が含まれるセット

Set containing this device

WT 1010

WT 1012

仕　様

Specification

チャンネル	1
寸法(長さ×幅×高さ)	149 x 138 x 101mm
重量	1.9kg
電源電圧	100V/230 V, 50/60 Hz
出力	95 W
プロテクションクラス	I
ヒューズ	0.5 A
温度範囲（ツールによる）	50 – 450℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1つのスイッチング出力
ESD-セーフ	◎
自動ツール認証	◎
ディスプレイ	バックライトLCD
静電 / ノイズ対策用ソケット	前面3.5mmソケットに差込

ポジショニング

Positioning

※スマホでご覧の際には横にスクロールします。

資料請求・お問い合わせ

WT 2M

2本差し作業向け、マイクロツール対応多機能モデル

150W仕様多機能2本差しWT 2Mはんだステーションは、2つのツールを同時に使用できます。Wellerの従来型マイクロソルダーリングツールとの互換性に加え、既存の多くのツールも接続使用可能。さらに高性能、長こて先寿命を提供します。

特　長

Features

2つの異なった温度設定のツールの同時使用が可能（インテリジェントパワーシェアリング機能）。
高性能/多機能-マイクロソルダーリングツールとの互換性に加え、既存の多くのツールも接続使用可能。
分かりやすいメニュー構成で直感的な操作。
縦置き可能ユニットデザインで作業スペースを確保。
ツール内蔵センサーにより自動的に待機モードに移行し賢く省エネ。
保管時には段積み可能なハウジング設計。
自動オフ・プロセス表示・ロック・オフセット機能を装備。

仕　様

Specification

チャンネル	1
寸法(長さ×幅×高さ)	149 x 138 x 101mm
重量	1.9kg
電源電圧	100V/230 V, 50/60 Hz
出力	95 W
プロテクションクラス	I
ヒューズ	0.5 A
温度範囲（ツールによる）	50 – 450℃
温度精度	±9℃
温度安定性	±2℃
静電/ノイズ対策	◎
インターフェイス	1つのスイッチング出力
ESD-セーフ	◎
自動ツール認証	◎
ディスプレイ	バックライトLCD
静電 / ノイズ対策用ソケット	前面3.5mmソケットに差込

ポジショニング

Positioning

資料請求・お問い合わせ

互換性があります。

トレーサビリティ
すべてのWXステーションは、お客様既存のトレーサビリティプロセスシステムに統合できます。

ESD-safe
WellerデバイスはESDセーフであり、静電気保護エリアで使用できます。

アクティブチップ技術

【マイクロソルダリング・高熱容量】

スタンダードなツールでは処理できない高熱容量要求の作業に最適。
顕微鏡下でのマイクロソルダリング作業等に最適。
Weller製こて先製品シリーズで最速の熱立上り時間を実現。またWeller唯一のこて先ヒーター一体型設計を採用し、交換が簡単。

シルバーライン技術

【汎用作業向き】

汎用アプリケーション向けこて先。こて先種が豊富で、経済性を重視し、費用対効果に最も優れたグローバルスタンダードモデル。

パワーレスポンス技術

【大熱容量作業向き】

シルバーラインよりもヒーターセンサーとこて先の接触面積を拡大し、センサー位置をより先端に近づけることにより、熱伝導効率と熱回復応答性が更に向上。

パワーレスポンス技術

【マイクロソルダリング・汎用】

シルバーラインよりもヒーターセンサーとこて先の接触面積を拡大し、センサー位置をより先端に近づけることにより、熱伝導効率と熱回復応答性が更に向上。
